Закон Гука. Виды деформации.

Урок изучение нового материала по теме

«Сила упругости. Виды деформации».

(9 класс)

Природа — сфинкс. И тем она верней
Своим искусом губит человека,
Что, может статься, никакой от века
Загадки нет и не было у ней.

Ф. И. Тютчев.

ПРИРОДА, почему ты отдаешь предпочтение определенным формам и конструкциям?

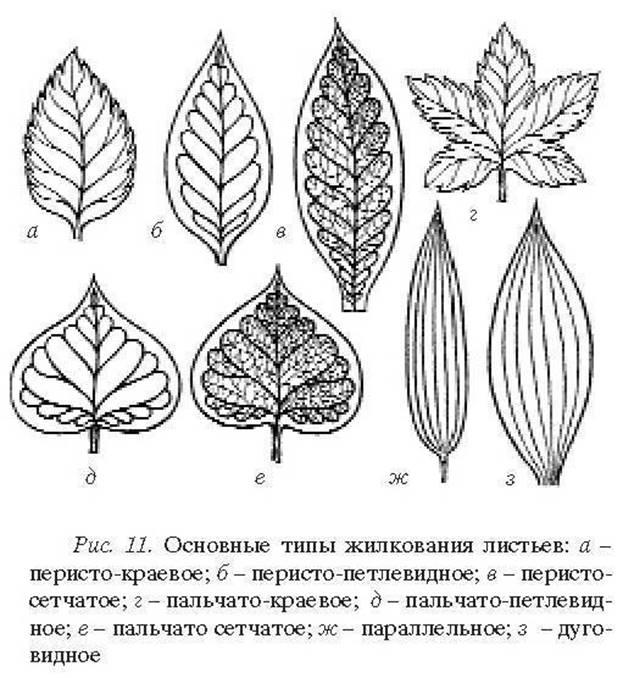

…Морская раковина, яйцо, орех, череп,…почему эти различные предметы имеют округлую форму? Для чего у листьев растений прожилки, есть они и у крыльев насекомых, почему листья, перед тем как развернуться имеют форму трубки?

На эти и многие другие вопросы мы должны сегодня дать ответ.

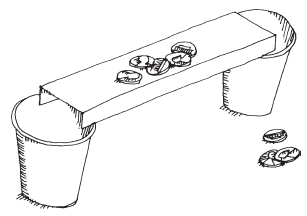

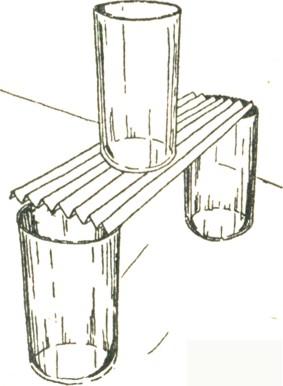

Но, начнем с небольшого эксперимента:

лист бумаги едва удерживает себя;
теперь – прочность увеличилась
как вы думаете почему этот мост САМЫЙ ПРОЧНЫЙ, ведь мы не меняли ни лист, ни массу? ВЕРНО, потому, что появились РЕБРА – РЕБРА ЖЕСТНОСТИ, а сам лст при этом поменял форму, т.е. ДЕФОРМИРОВАЛСЯ.

И так, тема урока: «Сила упругости». Перед вами на столах таблицы, которые нам предстоит заполнить по ходу урока.

Приступим к заполнению СХЕМЫ-ТАБЛИЦЫ:

Причины: ДЕФОРМАЦИЯ –

Виды деформации:

Природа силы —

Сила упругости 1.

Возникает: 2.

Направлена: 4.

ДЕФОРМАЦИЯ – изменение формы и/или объема тела;

ВИДЫ ДЕФОРМАЦИИ единого подхола к классификации НЕТ поэтому::

а) ПЛАСТИЧЕСКИЕ – тело НЕ ВОССТАНАВЛИВАЕТ первоначальную форму;

б) УПРУГИЕ – тело ВОССТАНАВЛИВАЕИ первоначальную форму.

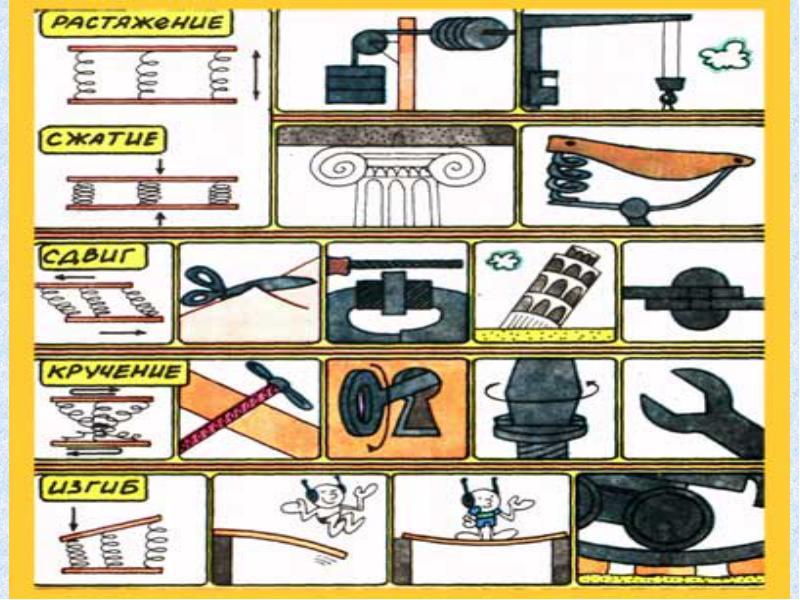

Также существуют деформации:

РАСТЯЖЕНИЕ — изменение продольных размеров тела (троссы, )
СЖАТИЕ — изменение продольных размеров тел (колонны, стены…)
ИЗГИБ – комбинация растяжения и сжатия (мосты)
КРУЧЕНИЕ – смещение слоев относительно друг друга (ключ, петли..)

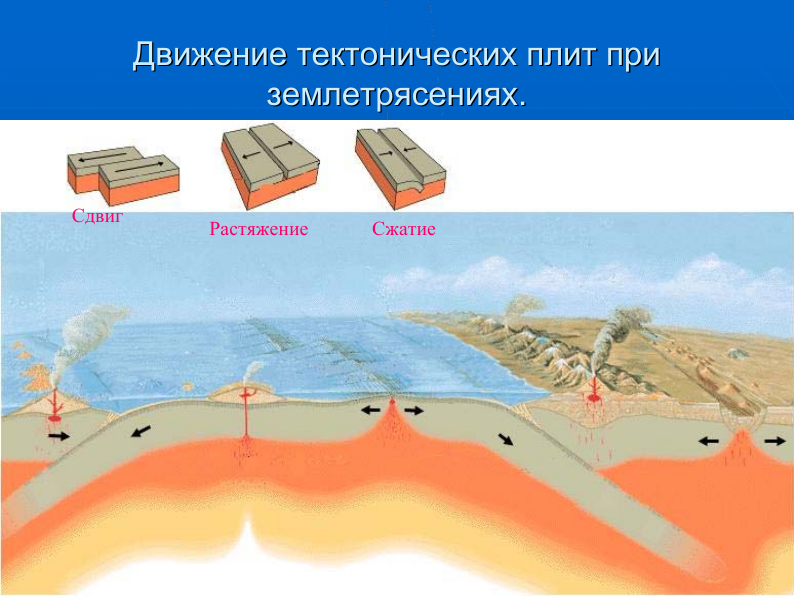

СДВИГ – смещение слоев тела (здания при землетрясении, переплет книги).

Давайте вспомним, что нам известо из курса физики 7-8-го классов:

— все, что нас окружает называется (Физические тела);

— физические тела состоят из…. (атомов и молекул);

— какие силы действуют между атомами и молекулами? (силы взаимного притяжения и отталкивания)

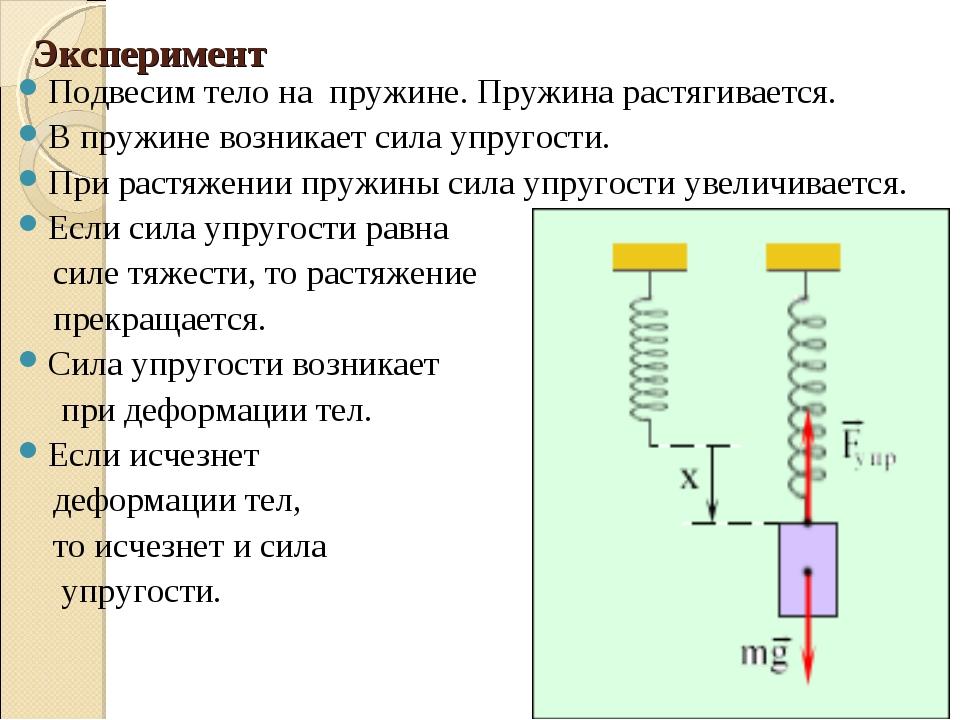

— сила упругости это сила -….(которая возникает при деформации) в таблицу;

— какова же причина…(взаимодействие молекул и атомов тела – взаимное притяжение и отталкивание) в таблицу;

— какова природа силы — , т.к. взаимодействуют атомы и молекулы, то ЭЛЕКТРОМАГНИТНАЯ в таблицу;

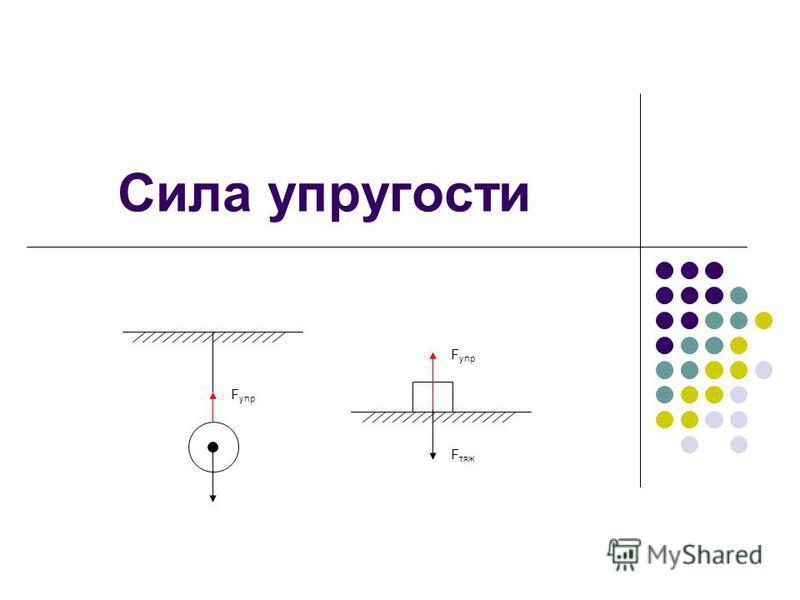

— направлена – ПЕРПЕНДИКУЛЯРНО поверхности соприкасающихся тел

— вдоль оси, противоположно деформации.

Хорошо, теперь немного истории…

Идет 1676 г, английский ученый-естествоиспытатель Роберт Гук объявил о своем открытии, он опубликовал: ceiiinossstttuv, спустя 2 года Гук расшифровал его: ut tension sic vis – каково удлинение, такова и сила F=-kx.

Над фразой СИЛА ТРЕНИЯ запишем шифр и расшифровку Гука. Под фразой – сам закон Гука: СИЛА УПРУГОСТИ возникает при деформациях, пропорциональна удлинению и КРУПНО запишем формулу закона и расшифруем ее: F – сила упругости [H],

– удлинение [м],
